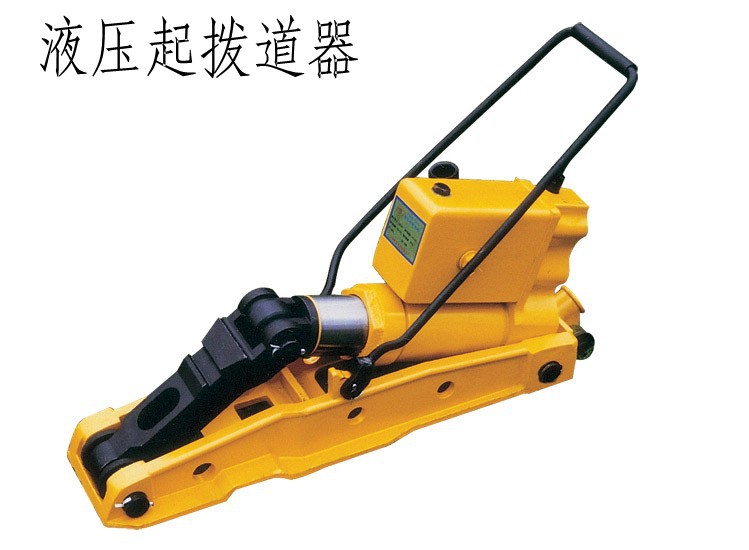

產品簡介

該機是適用于鐵道線路日常保養和維修的專用工具，具有起道拔道兩種功能。它的結構簡單，操作方便，效率高，不侵入界限，使用安全可靠，是鐵路作業的理想工具。

技術參數

1.最大起道力           200KN        6.額定油壓        48mpa

2.最大拔道力           200KN        7.手柄操作力      260N

3.最大起道量           125mm        8.外形尺寸    550×180×240mm

4.最大拔道量           80mm         9.凈重             24Kg

5.油泵往復一次行程    8mm

產品簡介

工作原理

200型液壓起拔道器由油缸，油缸座，油箱，柱塞泵，支架，底座及搬把等組成。底座，支架及油缸座有銷軸鉸接而成平面四連桿機構。油缸座上設有安全閥和回油閥等機構。搬動操縱桿使柱塞泵里產生的高壓油進入油缸，推動活塞伸出，在活塞推力的作用下，油缸及支架繞底座上的銷軸同時向上旋轉，在起道輪的鉸接處產生垂直向上的推力，同時在支架的頂塊上產生水平方向的推力，從而達到起道和拔道的目的。

使用方法

1.將底座插入軌底，使起道輪頂住軌底，關閉回油閥，搖動搬桿，使活塞伸出，即可進行起道；當支架上的頂塊卡在軌底側面，關閉回油閥，搖動搬桿，使活塞伸出，在其水平位移上即可拔道。起拔道完成后，打開回油閥，使液壓系統卸荷即可下道。

2.本機使用工作機油為40#機油，氣溫較低時，用20#機油。注入的工作油要經過濾清潔，不工作時注意不要碰撞，不要倒置，以免受損及泄?jié)B油，要定期更換機油，定期進行檢修，以保證機具的使用壽命。

3.本機易損件（主要是密封件）要定期更換。
